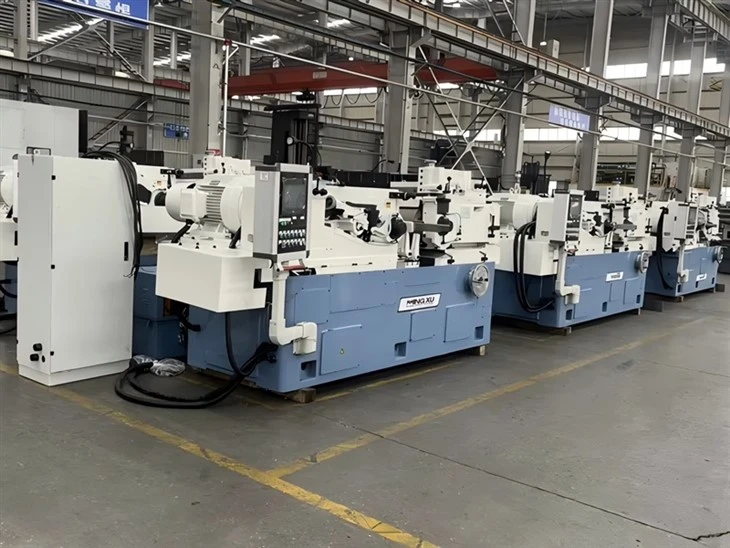

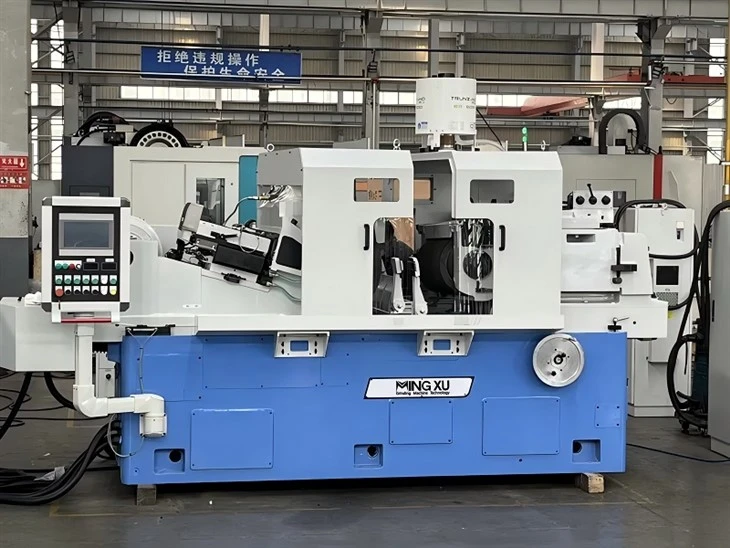

와이드 휠 센터리스 그라인더 기계

MX-M11200 시리즈 센터리스 연삭기는 직경 10~200mm의 다양한 베어링의 외부 링 표면과 동일한 직경을 가진 다양한 유사한 부품의 외부 표면을 연삭하는 데 주로 사용되는 광폭 휠 센터리스 연삭기입니다. 광폭-휠 센터리스 그라인더에는 자동 절단 메커니즘과 조작기를 위한 유압 및 전기 제어 시스템도 있습니다. 따라서 필요한 조작기 로딩 및 언로딩 장치 및 기타 특수 장치를 갖춘 후 기계는 절단 및 성형 연삭에도 사용할 수 있습니다.







• 매우-넓은 연삭 접촉 영역

* 특징:연삭 휠 폭은 일반적으로 300mm-600mm 또는 더 넓습니다(기존 모델은 150-200mm에 불과함).

* 중요성:연삭 휠과 가공물 사이의 접촉 면적이 크게 증가하여 연삭력이 보다 균일하게 분포됩니다. 단일 피드는 긴 공작물의 길이 대부분 또는 전체를 덮을 수 있습니다.



• 고강성-고강성-듀티 스핀들 시스템

* 특징:막대한 반경 방향 절삭력과 넓은 연삭 휠의 자체 중량을 견디기 위해 스핀들 직경이 크게 증가하며 일반적으로 정수압 스핀들이 표준입니다.

* 중요성:정수압 스핀들은 유막 지지체를 활용하여 금속-대-접촉을 제거합니다. 매우 높은 강성과 감쇠 특성을 갖고 있어 고속 회전 시 진동이 완전히 제거되고{3}}중절삭 시 안정성이 보장됩니다.



• 확장형 솔리드 카바이드 작업대 블레이드

* 특징:작업대 날 길이는 연삭 휠이 넓어짐에 따라 크게 늘어나며, 솔리드 소결 초경 또는 특수 강화강으로 제작되는 경우가 많습니다.

* 중요성:가느다란 샤프트를 지속적이고 안정적으로 지지하여 연삭 시 과도한 서스펜션으로 인한 공작물의 탄성 변형이나 떨림을 방지합니다.



• 대형-각도 가이드 휠 틸팅 메커니즘

* 특징:가이드 휠 프레임은 더 넓은 틸트 각도 조정 범위(최대 6도-8도)를 가지며 고출력 서보 모터로 구동됩니다.

* 중요성:넓은 연삭 휠과 결합하면 공작물이 더 빠른 축 속도로 연삭 영역을 통과하여 진정한 "연삭을 통한 고속-속도"를 달성할 수 있습니다.



• 포괄적인 고성능-전력 냉각 시스템

* 특징: 절삭유 노즐은 연삭 휠의 전체 폭을 따라 고르게 분포되어 고유량, 고압-펌프와 함께 작동합니다.

* 의의: 넓은 접촉면으로 인해 발생하는 높은 열 축적 문제를 해결하여 연삭 영역의 온도를 일정하게 유지하고 공작물 소손을 방지합니다-.





제품명	와이드 휠 센터리스 그라인더 기계
모델	MX-M11200
플런지-피드
가는 직경	10-200mm
최대. 가는 길이	590mm
-피드를 통해
가는 직경	10-200mm
그라인딩 휠 사양	P500x600x305mm
조절 휠 사양	P350x600x203mm
그라인딩 휠 속도	1330r/분
휠 속도 조절(무단계)	10-200r/분
휠 프레임 회전 각도 조절
수직의	-2도 - +4도
수평의	0도 - +3도
그라인딩 휠 프레임 최소 이송량	0.002mm
휠 프레임 최소 이송량 조절	0.01mm
그라인딩 휠 드레서 이송량/구분	0.01mm
휠드레서 이송량/구분 조절	0.01mm
Gri 중심선으로부터의 높이. 휠 및 등록. 휠 투 작업 휴식	290mm
총 전력
그라인딩 휠 모터	37KW
조절 휠 모터	3KW
전원공급장치	3N 50Hz 380V
기계 치수(LxWxH)	3500x1850x1720mm
기계 무게	약 10000Kg
정확도(표준 막대)
진원도	0.002mm
원통형	0.005mm
거	Ra0.32μm





다음과 같은 문제점에 직면한 경우, 와이드 휠 센터리스 그라인더 기계가 최선의 선택입니다.

1. 길이-대-직경 비율이 큰 공작물(예: 길이가 직경의 10배를 초과함)로 인해 일반 공작 기계에서 연삭할 때 구부러지거나 상당한 진동이 발생합니다.

2. 높은 생산량(예: 연간 수백만 개의 피스톤 로드 생산)으로 인해 조각당 더 짧은 사이클 시간이 시급히 필요합니다.

3. 나선형 표시나 도구 표시(예: 유압 밀봉 표면)를 허용하지 않는 엄격한 표면 품질 요구 사항.

4. 연삭이-어려운-재료(예: 스테인레스 스틸, 티타늄 합금)로 화상 방지를 위해 보다 안정적인 연삭 공정이 필요합니다.





고객은 특정 프로세스 요구 사항에 따라 다음 모듈을 사용자 정의할 수 있습니다.

• CBN 연삭 휠 스핀들: 초경질 재료(베어링강, 경화강 등)의-효율이 높은 연삭에 적합합니다.

• 이중 연삭 휠 구조: 단일 설정으로 황삭 및 정삭 연삭이 가능합니다.

• 로봇 자동 로딩 및 언로딩: 6-축 로봇 또는 갠트리 조작기를 통합합니다.

• 레이저 직경 게이지: 더 높은 정확도를 위해 비접촉 온라인 측정 방법을 사용합니다.-

• 항온 냉각 시스템:-냉각기가 내장되어 냉각수 온도 변동(±0.5도)을 엄격하게 제어합니다.

• 자동 드레서: 드레싱에 다이아몬드 롤러를 사용하여 단일-다이아몬드 드레싱보다 더 높은 효율성을 제공합니다.
